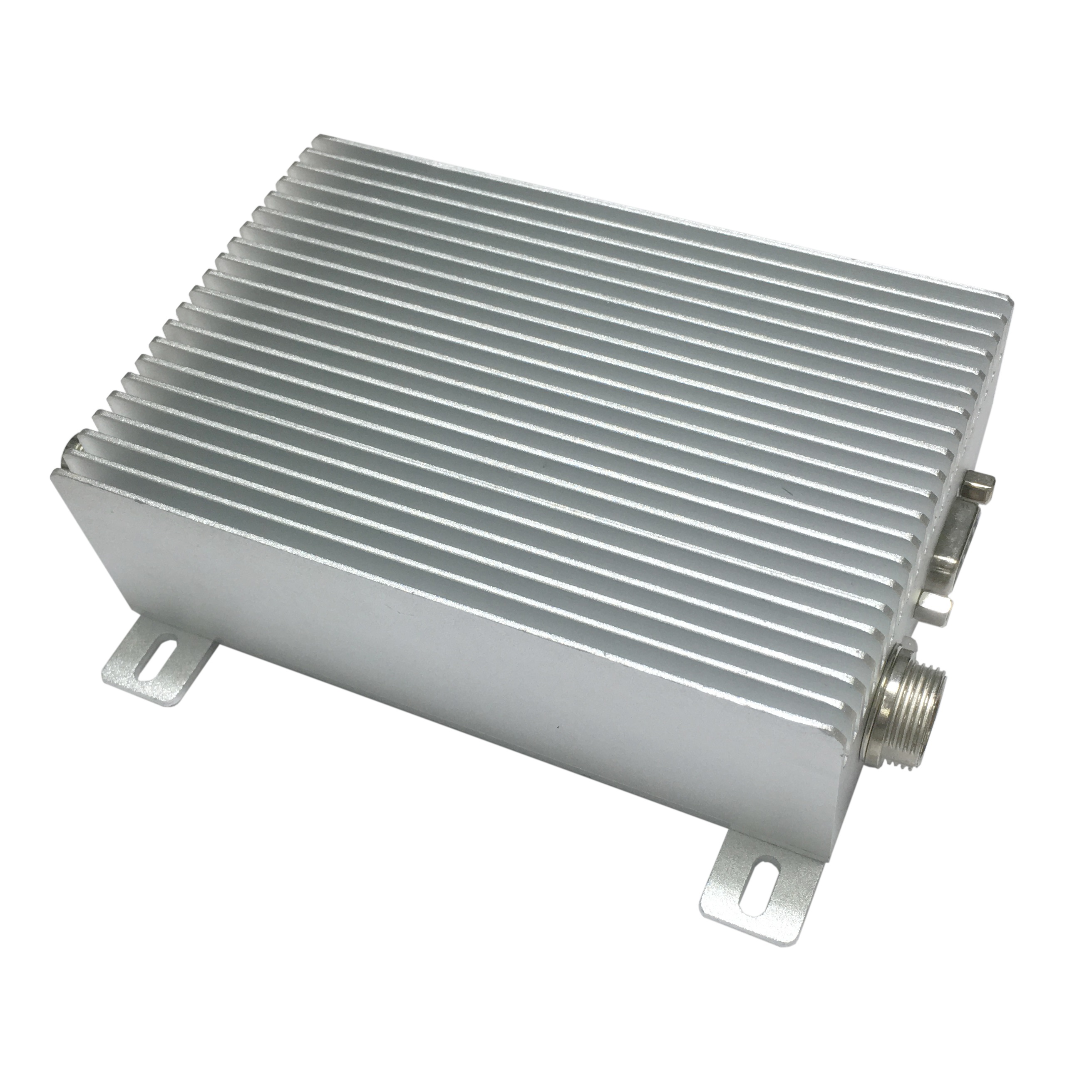

KYL-668

KYL-668

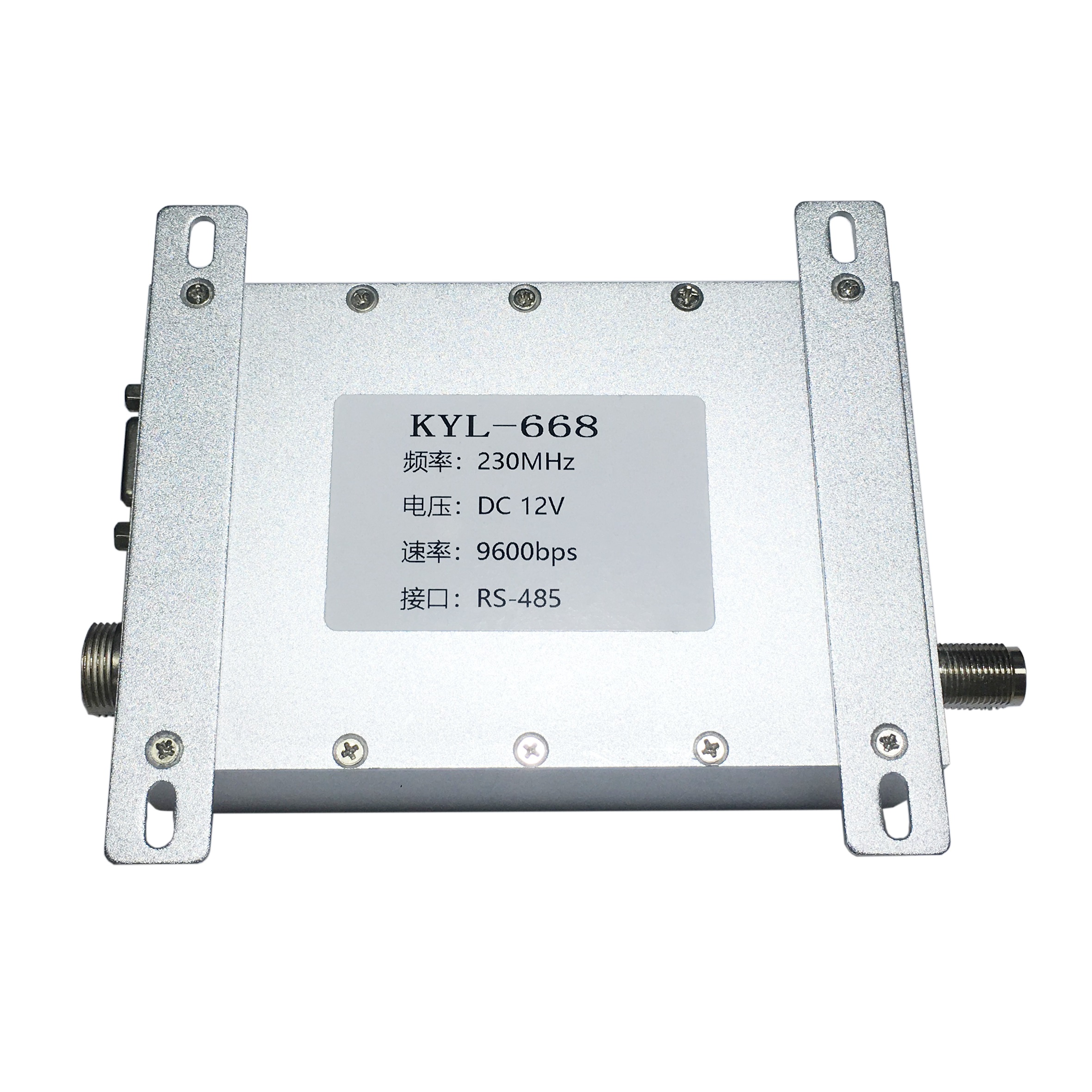

供电电源: DC 12V;
载波频率:150MHZ/230MHZ/450MHZ
输出功率: 25W;
接收电流: <70mA;发射电流: <6A;
传输距离:20km,空旷地,天线高度1.5m;
外型尺寸:108mm×128mm×28mm (不包括天线接头 );
主要特点

1. 发射功率
    内部采用进口功放模块,发射功率25W可调,体积108mm×128mm×28mm 。
2. ISM频段工作频率,无需申请频点载频频率150/230/450MHz等载频 ,可存储多达256个频道。
3. 高抗干扰能力和低误码率
    基于MSK的调制方式,采用高效通信协议,在信道误码率为10-2时,可得到实际误码率10-5~10-6。
4.可传输语音或数据信号,作为无线车载对讲电台使用。
5.透明的数据传输。
    提供透明的数据接口,能适应任何标准或非标准的用户协议。自动过滤掉空中产生的噪音信号及假数据(所发即所收)。
收发转换时间:<50ms
6. 多速率。
    KYL-668型模块可提供1200bps、2400bps两种通信波特率,串口波特率1200,2400,4800,9600,19200用户可自行设
定,以满足客户设备对多种波特率的需要。
7. 可用电脑设置传输频点,更改信道、确定工作模式。
8.接收、发送一体,半双工通信,切换迅速。
9.双锁相环、双VCO结构、高稳定度。
10. RS-232、RS-485、TTL 多种标准接口可选,可直接与用户设备相连接。
11. 接口采用标准TTL、RS-232(或RS-485)电平,可以直连单片机或个人电脑。


应用领域

    船舶、城市交通、出租车对讲系统,无线呼叫系统

    工业自动化控制、电力调度,铁路采集信号传输

    水利工程监控、水情水文监测、气象资料传输、环保监测设备、采油输油测控

    林业防护设施、无线信标、江河航运、地质勘探、GPS定位信息、军事训练、公安报警、遥控遥测等自动化控制领域

    图传无线对讲系统

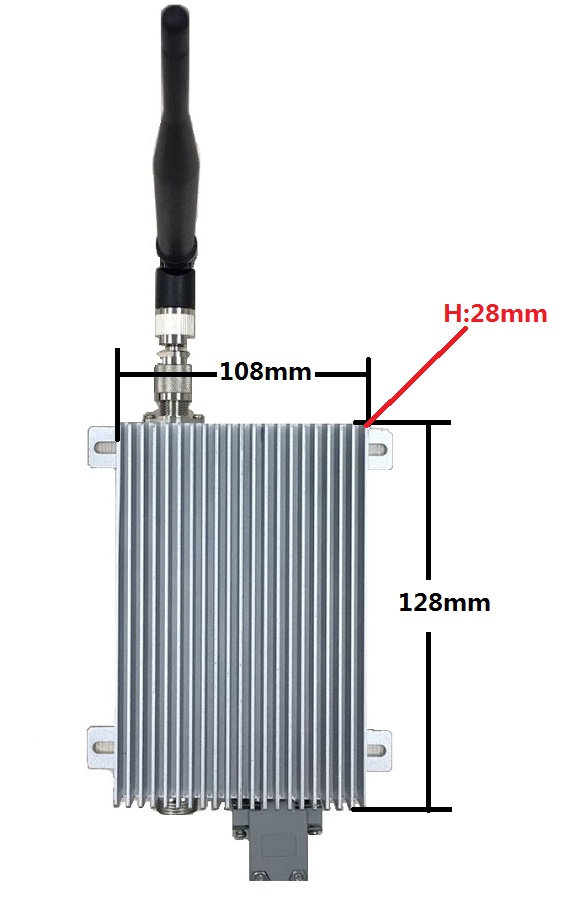

产品尺寸图


规格参数

                                                              KYL-668规格参数
技术指标典型值备注
供电电源12v --
载波频率150Mhz230/470Mhz
输出功率25W --
发射电流<6A
接收电流

<70mA


休眠电流<60mA购买时指定
接收灵敏度



传输距离20Km空旷地,天线高度1.5m
外型尺寸108mm&times;128mm&times;28mm不包括天线接头

 接口定义


                                               KYL-668接口定义图



接口名称

功能描述

电平

备注

1

GND





2

A(TXD)

RS-485 A或TXD of RS-232/TTL





3

B(RXD)

RS-485 B 或RXD of RS-232/TTL





4

NC




5

DGND

信号地





6

PTT

语音发送控制





7

MIC IN

话筒输入



8

SPEAKER OUT

喇叭输出(0.5W 8&Omega;)



-

9

TEST

 内部测试





技术指标

基本参数
   ● 工作频段:150/230/450 MHz

   ● 频率容差:±2.5ppm

   ● 信道间隔:25KHz

   ● 天线阻抗:50Ω

   ● 环境温度:-35℃~+75℃

   ● 调制方式:MSK

   ● 数据传输速率:1200/2400bps
接收指标

   ● 可用灵敏度:≤0.25uV

   ● 信噪比:  ≤50dB

   ● 邻道选择性:  ≥70dB

   ● 互调抗扰性:  ≥70dB

   ● 杂散响应抗扰性:≥70dB
发射指标

   ● 发射功率: 5-25W

   ● 调制失真: ≤3%

   ● 剩余调频:≤-48dB

   ● 数传频偏: ≤4KHz

   ● 邻道功率比: ≤-70dB

   ● 杂散射频分量:≤-36dBm

电源

   ● 直流电压: 12V (±10%)

   ● 静候电流: ≤  60mA (需要更小电流可定制)

   ● 发射电流: ≤  6 A (发射功率为25W)


注意事项

1、电源:

   由于电台功率较大,一般发射功率为25W时,电源容量要满足12V  8A。请选择纹波系数好的,抗干扰能力强的电源。若使
用的是
开关电源,请注意将天线尽可能的远离电源,因为天线发射时可能会影响开关电源的正常工作。当电台发射出现故障
时,检查电源
电压是否受天线的干扰而突变是排除故障的方法之一。

2、天线:

   天线应按照电台使用的频段来选择。 在远距离使用时, 应当采用定向天线或者高增益天线,架设得应尽可能的高。 天线及
其馈线的阻抗要与模块的接口相匹配(50&Omega;)。如果天线阻抗不匹配,整机的效率会很低、功耗会增加,还容易损坏无
线数
传电台。天线架设应注意防雷和天线的方向性,接地要良好。

3 、馈线

     馈线是连接在电台和天线之间的同轴电缆。在选择时应注意如下的指标:
     阻抗:50&Omega;(市面上一般有75&Omega;和50&Omega;两种,请注意区别)
     衰减:每米馈线对信号衰减分贝(DB)数,哀减越小越好。
     线径:馈线的直径越粗和屏蔽层越厚实的馈线衰耗越小。
     馈线连接头:馈线的两头必须和天线和电台的接头匹配,连接头的阻抗也为50&Omega;,而且必须牢靠连接。安装馈线时
     注意不要接的太紧,馈线进入室内后一般要绕一个环以防止雨水进入电台,在多雷地区或天线安装较高时,
需要安装避雷器。

4 、散热

     电台长时间发射时,要注意使电台产生的热量能及时散发出去,如果电台散热不好,容易造成无线传输工作不正常。

包装配件

1、标准配件

1、KYL-668无线传输模块一只。

2、电源线。
