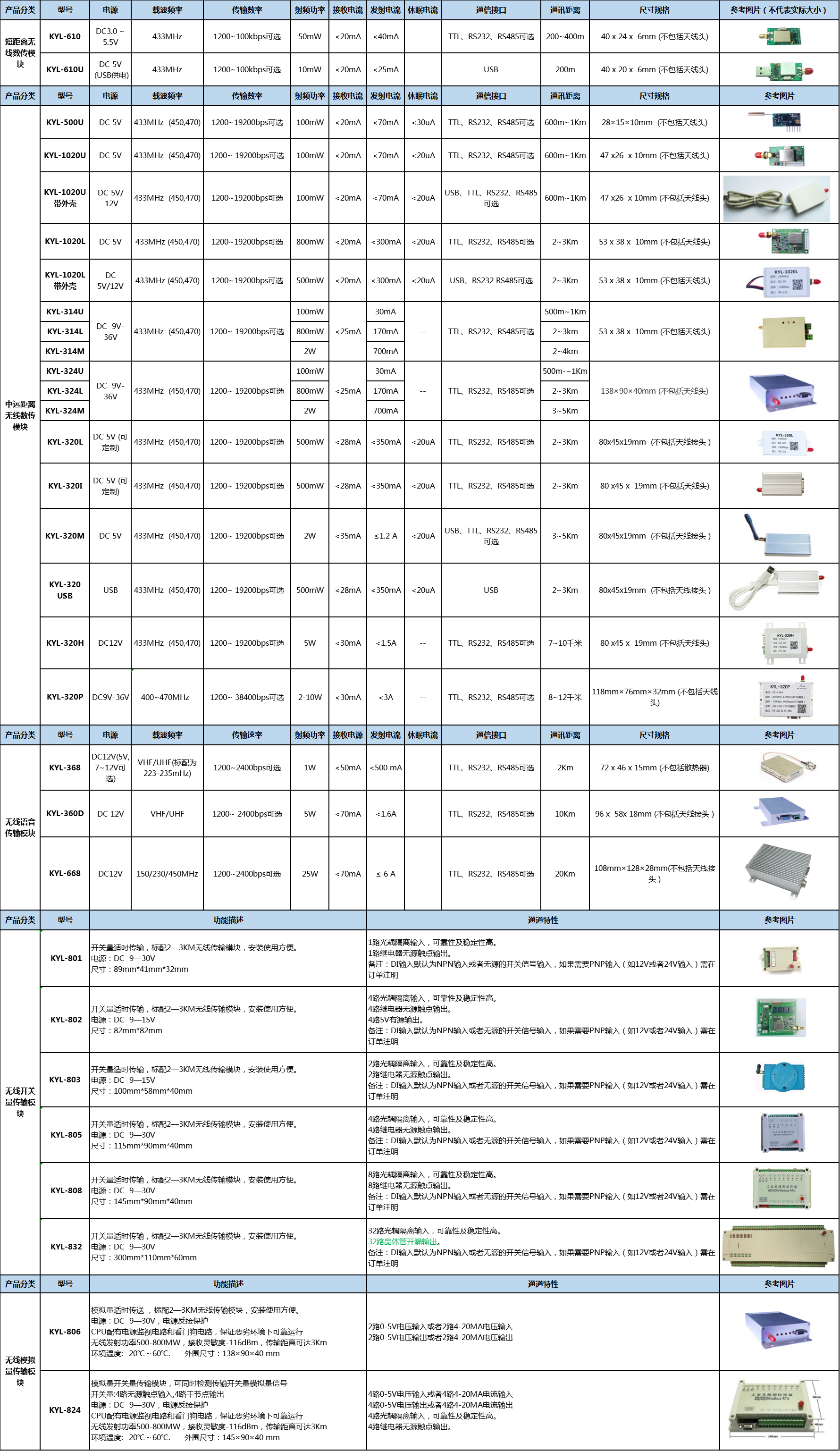

科易连产品选型指南

Last Update:March,2018

产品分类             型号             电源             载波频率             传输数率             射频功率             接收电流             发射电流             休眠电流             通信接口             通讯距离             尺寸规格             参考图片(不代表实际大小)
短距离无线数传模块             KYL-610             DC3.0   ~ 5.5V             433MHz             1200~100kbps可选             50mW             <20mA             <40mA             TTL、RS232、RS485可选             200~400m             40 x 24 x    6mm (不包括天线头)             t01.jpg
KYL-610U             DC 5V
     (USB供电)

433MHz             1200~100kbps可选             10mW             <20mA             <25mA             USB             200m             40 x 20 x    6mm (不包括天线头)             t02.jpg
产品分类             型号             电源             载波频率             传输数率             射频功率             接收电流             发射电流             休眠电流             通信接口             通讯距离             尺寸规格             参考图片
中远距离无线数传模块             KYL-500U             DC 5V             433MHz  (450,470)             1200~19200bps可选             100mW             <20mA             <70mA             <30uA             TTL、RS232、RS485可选             600m~1Km             28×15×10mm  (不包括天线头)             t03.jpg
KYL-1020U             DC 5V             433MHz  (450,470)             1200~ 19200bps可选             100mW             <20mA             <70mA             <20uA             TTL、RS232、RS485可选             600m~1Km             47 x26  x   10mm (不包括天线头)             t04.jpg
KYL-1020U
    带外壳

DC 5V/  12V             433MHz  (450,470)             1200~19200bps可选             100mW             <20mA             <70mA             <20uA             USB、TTL、RS232、RS485可选             600m~1Km             47 x26  x   10mm (不包括天线头)             t05.jpg
KYL-1020L             DC 5V             433MHz (400,470)             1200~19200bps可选             800mW             <20mA             <300mA             <20uA             TTL、RS232、RS485可选             2~3Km             53 x 38 x    10mm (不包括天线头)             t06.jpg
KYL-1020L带外壳             DC 5V/12V             433MHz (450,470)             1200~19200bps可选             500mW             <20mA             <300mA             <20uA             USBTTLRS232 RS485可选             2~3Km             53 x 38 x    10mm (不包括天线头)             t07.jpg
KYL-500B             DC3.3~5V             433MHz (450,470)             1200~19200bps可选             500mW             <20mA             <300mA             <1uA             TTL、RS232、RS485可选             2Km             最长处49mm,最宽处23mm             t08.jpg
KYL-314U             DC  9V-36V             433MHz  (450,470)             1200~ 19200bps可选             100mW             <25mA             30mA             --             TTL、RS232、RS485可选             500m~1Km             53 x 38 x  10mm (不包括天线头)             t09.jpg
KYL-314L             800mW             170mA             2~3km
KYL-314M             2W             700mA             2~4km
KYL-324U             DC  9V-36V             433MHz  (450,470)             1200~ 19200bps可选             100mW             <25mA             30mA             --             TTL、RS232、RS485可选             500m-~1Km             138×90×40mm (不包括天线头)             t10.jpg
KYL-324L             800mW             170mA             2~3Km
KYL-324M             2W             700mA             3~5Km
KYL-320L             DC   5V (可定制)             433MHz    (450,470)             1200~ 19200bps可选             500mW             <28mA             <350mA             <20uA             TTL、RS232、RS485可选             2~3Km             80x45x19mm    (不包括天线接头 )             t11.jpg
KYL-320I             DC 5V (可定制)             433MHz  (450,470)             1200~ 19200bps可选             500mW             <28mA             <350mA             <20uA             TTL、RS232、RS485可选             2~3Km             80 x45 x    19mm (不包括天线头)             t12.jpg
KYL-320M             DC 5V             433MHz  (450,470)             1200~ 19200bps可选             2W             <35mA             ≤1.2 A             <20uA             USB、TTL、RS232、RS485可选             3~5Km             80x45x19mm  (不包括天线接头 )             t13.jpg
KYL-320
    USB

USB             433MHz  (450,470)             1200~ 19200bps可选             500mW             <35mA             <350mA             <20uA             USB             2~3Km             80x45x19mm  (不包括天线接头 )             t14.jpg
KYL-320H             DC12V             433MHz  (450,470)             1200~ 19200bps可选             5W             <30mA             <1.5A             --             TTL、RS232、RS485可选             7~10千米             80 x45 x    19mm (不包括天线头)             t15.jpg
KYL-320P             DC9V-36V             400~470MHz               1200~ 38400bps可选             2-10W             <30mA             <3A             --             TTL、RS232、RS485可选             8~12千米             118mm×76mm×32mm (不包括天线头)             t16.jpg
产品分类             型号             电源             载波频率             传输速率             射频功率             接收电源             发射电流             休眠电流             通信接口             通讯距离             尺寸规格             参考图片
无线语音传输模块             KYL-368             DC12V(5V,   7~12V可选)             VHF/UHF(标配为223-235mHz)             1200~2400bps可选             1W             <50mA             <500 mA             TTL、RS232、RS485可选             2Km             72 x 46 x 15mm (不包括散热器)             t17.jpg
KYL-360D             DC 12V             VHF/UHF             1200~ 2400bps可选             5W             <70mA             <1.6A             TTL、RS232、RS485可选             10Km             96 x  58x 18mm   (不包括天线接头 )             t18.jpg
KYL-668             DC12V             150/230/450MHz             1200~2400bps可选             25W             <70mA             ≤ 6 A             TTL、RS232、RS485可选             20Km             108mm×128×28mm(不包括天线接头 )             t19.jpg
产品分类             型号             功能描述             通道特性             参考图片
无线开关量传输模块              KYL-801                 开关量适时传输,标配2—3KM无线传输模块,安装使用方便。
    电源:DC  9—30V
    尺寸:89mm*41mm*32mm

    1路光耦隔离输入,可靠性及稳定性高。
    1路继电器无源触点输出。
    备注:DI输入默认为NPN输入或者无源的开关信号输入,如果需要PNP输入(如12V或者24V输入)需在订单注明

 KYL-802                 开关量适时传输,标配2—3KM无线传输模块,安装使用方便。
    电源:DC  9—15V
    尺寸:82mm*82mm

    4路光耦隔离输入,可靠性及稳定性高。
    4路继电器无源触点输出。
    4路5V有源输出。
    备注:DI输入默认为NPN输入或者无源的开关信号输入,如果需要PNP输入(如12V或者24V输入)需在订单注明

KYL-803                 开关量适时传输,标配2—3KM无线传输模块,安装使用方便。
    电源:DC  9—15V
    尺寸:100mm*58mm*40mm

    2路光耦隔离输入,可靠性及稳定性高。
    2路继电器无源触点输出。
    备注:DI输入默认为NPN输入或者无源的开关信号输入,如果需要PNP输入(如12V或者24V输入)需在订单注明

 KYL-805                 开关量适时传输,标配2—3KM无线传输模块,安装使用方便。
    电源:DC  9—30V
    尺寸:115mm*90mm*40mm

    4路光耦隔离输入,可靠性及稳定性高。
    4路继电器无源触点输出。
    备注:DI输入默认为NPN输入或者无源的开关信号输入,如果需要PNP输入(如12V或者24V输入)需在订单注明

 KYL-808                 开关量适时传输,标配2—3KM无线传输模块,安装使用方便。
    电源:DC  9—30V
    尺寸:145mm*90mm*40mm

    8路光耦隔离输入,可靠性及稳定性高。
    8路继电器无源触点输出。
    备注:DI输入默认为NPN输入或者无源的开关信号输入,如果需要PNP输入(如12V或者24V输入)需在订单注明

产品分类             型号             功能描述             通道特性             参考图片
无线模拟量传输模块             KYL-806                 模拟量适时传送 ,标配2—3KM无线传输模块,安装使用方便。
    电源:DC  9—30V,电源反接保护
    CPU配有电源监视电路和看门狗电路,保证恶劣环境下可靠运行
    无线发射功率500-800MW,接收灵敏度-116dBm,传输距离可达3Km
    环境温度: -20℃~60℃.      外围尺寸:138×90×40   mm

    2路0-5V电压输入或者2路4-20mA电流输入
    2路0-5V电压输出或者2路4-20mA电流输出

KYL-824                 模拟量开关量传输模块,可同时检测传输开关量模拟量信号
    开关量:4路无源触点输入,4路干节点输出
    电源:DC  9—30V,电源反接保护
    CPU配有电源监视电路和看门狗电路,保证恶劣环境下可靠运行
    无线发射功率500-800MW,接收灵敏度-116dBm,传输距离可达3Km
    环境温度: -20℃~60℃.      外围尺寸:145×90×40   mm

    4路0-5V电压输入或者4路4-20mA电流输入
    4路0-5V电压输出或者4路4-20mA电流输出
    4路光耦隔离输入,可靠性及稳定性高。
    4路继电器无源触点输出。
