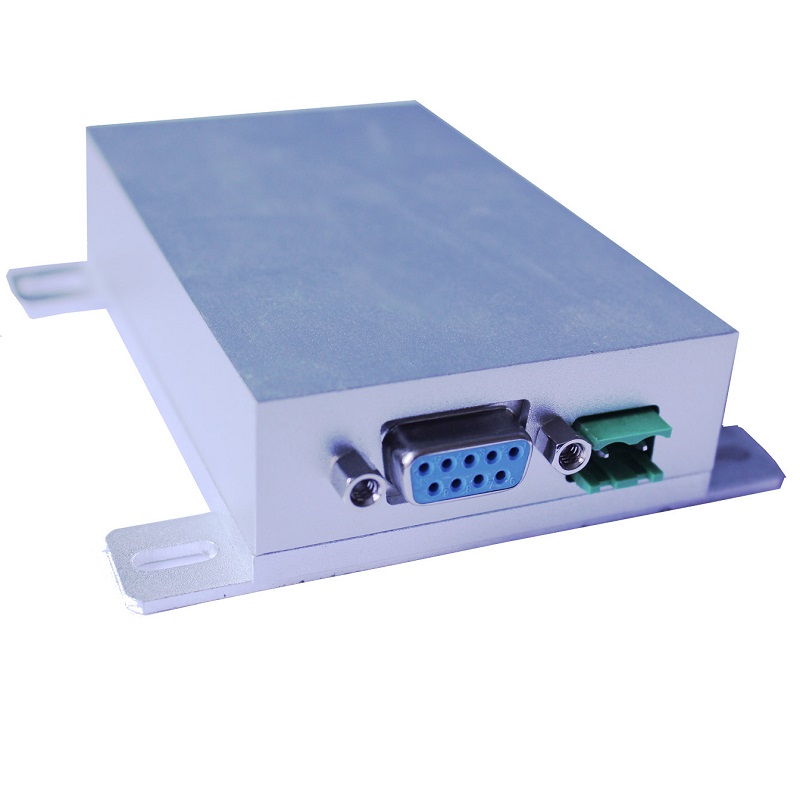

KYL-360D

KYL-360D

供电电源: DC 12V;
载波频率:150MHZ/230MHZ/450MHZ
输出功率: 5W;
接收电流: <60mA;发射电流: <1.3A;
传输距离:6000m-10000m,空旷地,天线高度1.5m;
外型尺寸: 96mm×60mm×21.5mm (不包括天线接头 );
主要特点



1.功率及灵敏度

    射频输出功率大于5W,高接收灵敏度-120dbm(1200bps);-117dbm(2400bps)。

2. 多个工作频段,满足用户多方面需求

    载频频率220 - 240MHz, 450 - 470MHz,。

3.传输距离远

    12Km (BER=10-5@1200bps,大吸盘天线,开阔地);

4.高速无线通讯和大的数据缓冲区。

    空中速率大于或等于串口速率时可连续传输无限大的数据,空中速率小于或等于串口速率时,缓冲区暂存后转输。

5.数据启动发送,透明传输,方便用户使用。

    电台收到需要发送的数据后,自动启动发射,无需用户进行收发控制。

6.低功耗

    接收电流<60mA,发射电流<1.5A,休眠时电流<1mA。

7.高可靠性,体积小、重量轻。

    铝合金屏蔽外壳,小体积:96mm*60mm*21.5mm (不包括天线接头,支架 )。



应用领域

    安防、门禁系统
    无线呼叫系统
    无线数据传输
    自动化数据采集系统
    图传无线对讲系

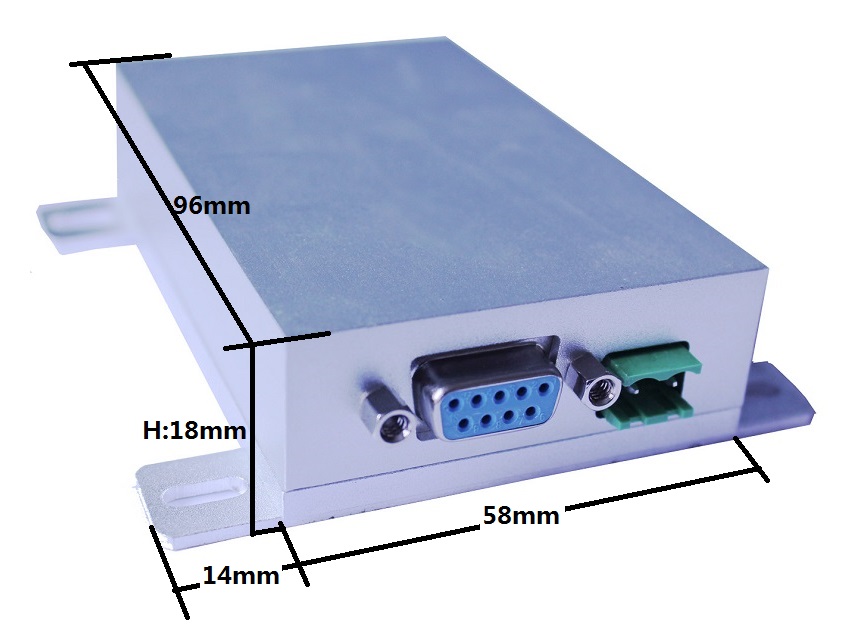

产品尺寸图

规格参数

                                                              KYL-360D规格参数
技术指标典型值备注
供电电源12v
载波频率220/240Mhz450-470Mhz
输出功率5W --
发射电流<1.5A  --
接收电流<60mA  --
休眠电流<1mA购买时指定
接收灵敏度-120dBm1200bps
-117dBm2400bps
传输距离10Km空旷地,天线高度1.5m
外型尺寸96mm*60mm*21.5mm不包括天线接头
 接口定义

                                                     KYL-360D接口定义图


接口名称

功能描述

电平

备注

1

GND



2

B(TXD)

RS-485 B 或TXD of RS-232/TTL



3

A(RXD)

RS-485 A 或RXD of RS-232/TTL



4

NC



5

DGND

信号地



6

PTT

语音发送控制



7

MIC IN

话筒输入


8

SPEAKER OUT

喇叭输出


-

9

TEST

 内部测试



技术指标

总体技术指标

    1.频率范围:230MHZ/400MHZ / 420MHz / 450MHz

    2.频率稳定度:±2.5ppm

    3.工作模式:半双工

    4.信道间隔:25KHz

    5.串 口速 率:1200/2400/4800/9600/19200用户可设

    6.信 道速 率:1200/2400用户可设

    7.收发转换时间:  <50ms

    8.接收灵敏度:-117dbm(2400bps)

    9.工 作 温 度:   -40℃~+80℃(工业级);

    10.工 作 湿 度:10%~90%相对湿度,无冷凝

    11. 接口数据格式:8E1/8N1/8O1(也可提供其它格式,如9位数据位)

    12.电源电压:DC 12V(也可根据用户要求定制)

    13.传输距离:10km 以上(标配10cm天线,空旷地,天线高度1.5m);

接收机主要技术指标

    1.接收灵敏度:≤0.25μV(12dB信纳比)

    2.邻道选择性:≥70dB

    3.互调抑制:≥65dB

    4.杂散及镜像抑制:≥70dB

    5.音频输出功率:0.5W(8Ω,10%失真)

    6.接收失真:≤3%

    7.接收电流:≤ 50mA

发射机主要技术指标

    1.发射输出功率:5W

    2.发 射 电 流:   <1.3A

    3.休 眠 电 流:   <1mA

    4.杂散响应抑制:≥70dB

    5.调制频偏:≤5KHz

    6.调制失真:≤3%

    7.调制灵敏度:5mV

注意事项

1、为达到最好的通讯效果,请尽量使用纹波系数较小的电源,电源的最大电流应该大于模块最大电流的1.5倍。

2、TTL、RS-485、RS-232三种接口只能选其一。

3、传输数率分为:接口数率:用户可通过科易连公司附送的PC软件进行参数更改。

空中数率:空中数率需要用户在定货时说明。

包装配件

1、标准配件

    1、 360D数传电台一只。

    2、 RS-232数据线一条。

    3、 小吸盘天线一只



2、可选配件

    1、 RS-232接口编程连接线。(方便用户通过电脑的232接口对模块参数进行设置)

    2、 USB接口编程联接线。(方便用户通过电脑的USB接口对模块参数进行设置)

    3、 数据传输测试设备。(方便用户在选型或实际使用中对模块进行测试)

    4、 可选天线。(用户可跟据自己的实际使用情况,选择适合自己的天线,使通讯效果达到最佳)
