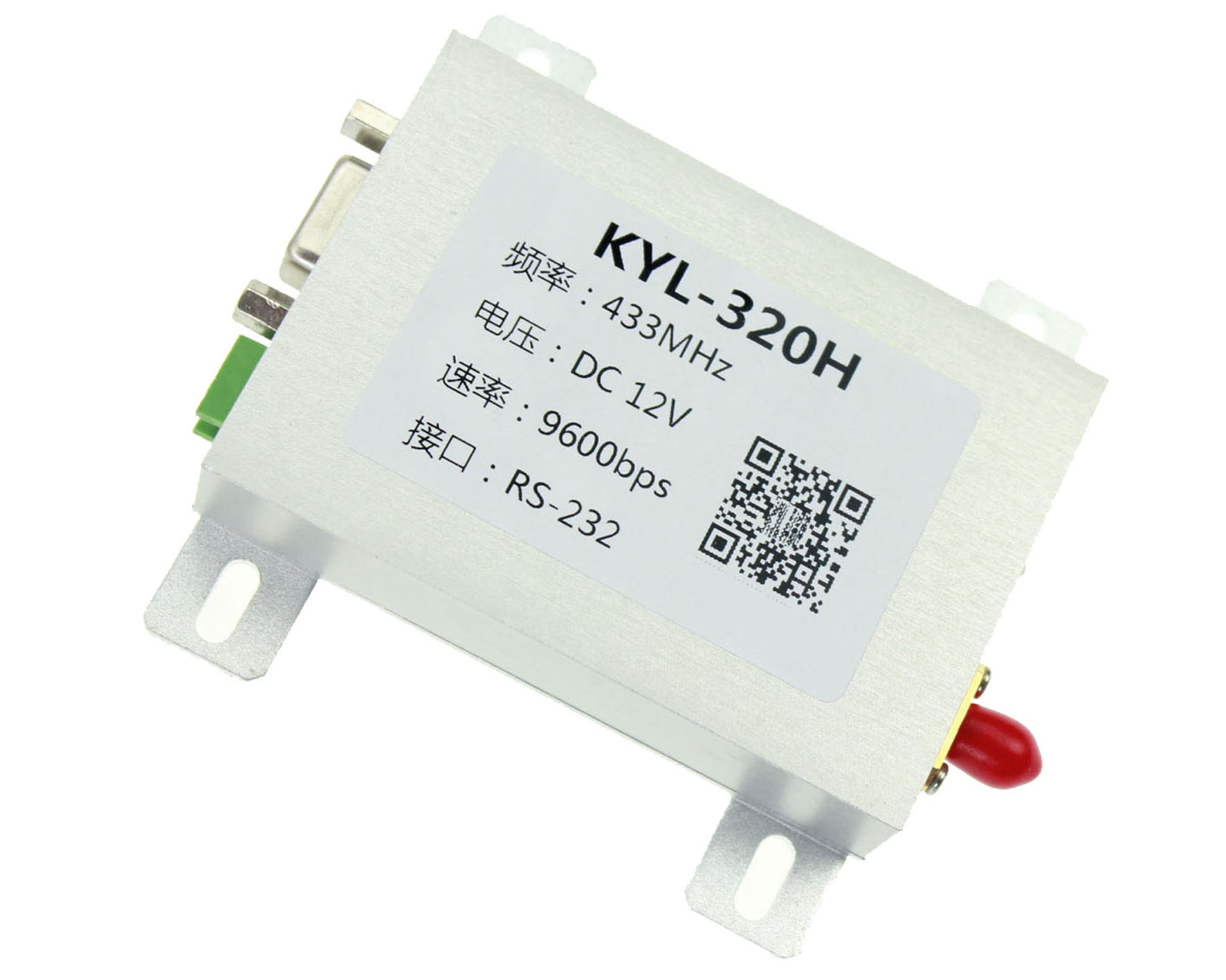

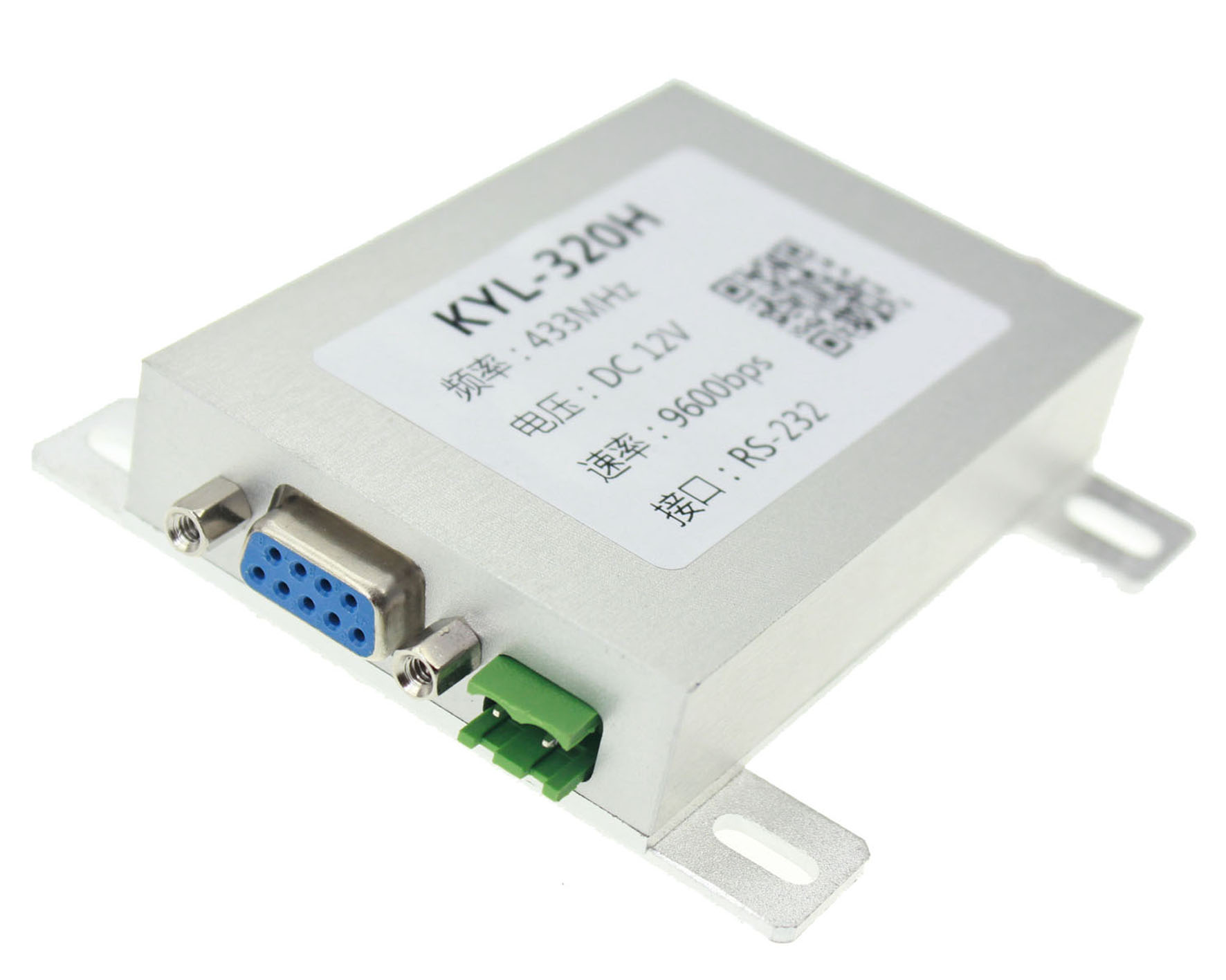

KYL-320H
KYL-320H
1．功率及灵敏度
射频输出功率大于5W，高接收灵敏度-123dbm(1200bps)；-118dbm(9600bps)。
2.多个工作频段，满足用户多方面需求
载频频率400 - 470MHz，也可提供868/915MHz等频率 。

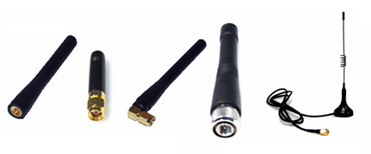

3．传输距离远
8Km (BER=10-5@9600bps，大吸盘天线，开阔地)；
12Km (BER=10-5@1200bps，大吸盘天线，开阔地)；
4．多信道，多速率。
KYL-320H型模块标准配置提供8个信道，满足用户多种通信组合方式的需求。KYL-320H型模块可提供1200bps、2400bps、4800bps、
9600bps、19200bps、38400bps等多种通信波特率。
5．高速无线通讯和大的数据缓冲区。
空中速率大于或等于串口速率时可连续传输无限大的数据，空中速率小于或等于串口速率时，缓冲区暂存后转输。
6．数据启动发送，透明传输，方便用户使用。
电台收到需要发送的数据后，自动启动发射，无需用户进行收发控制。
7．低功耗
接收电流<30mA，发射电流<1.5A，休眠时电流<1mA。
8．高可靠性，体积小、重量轻。

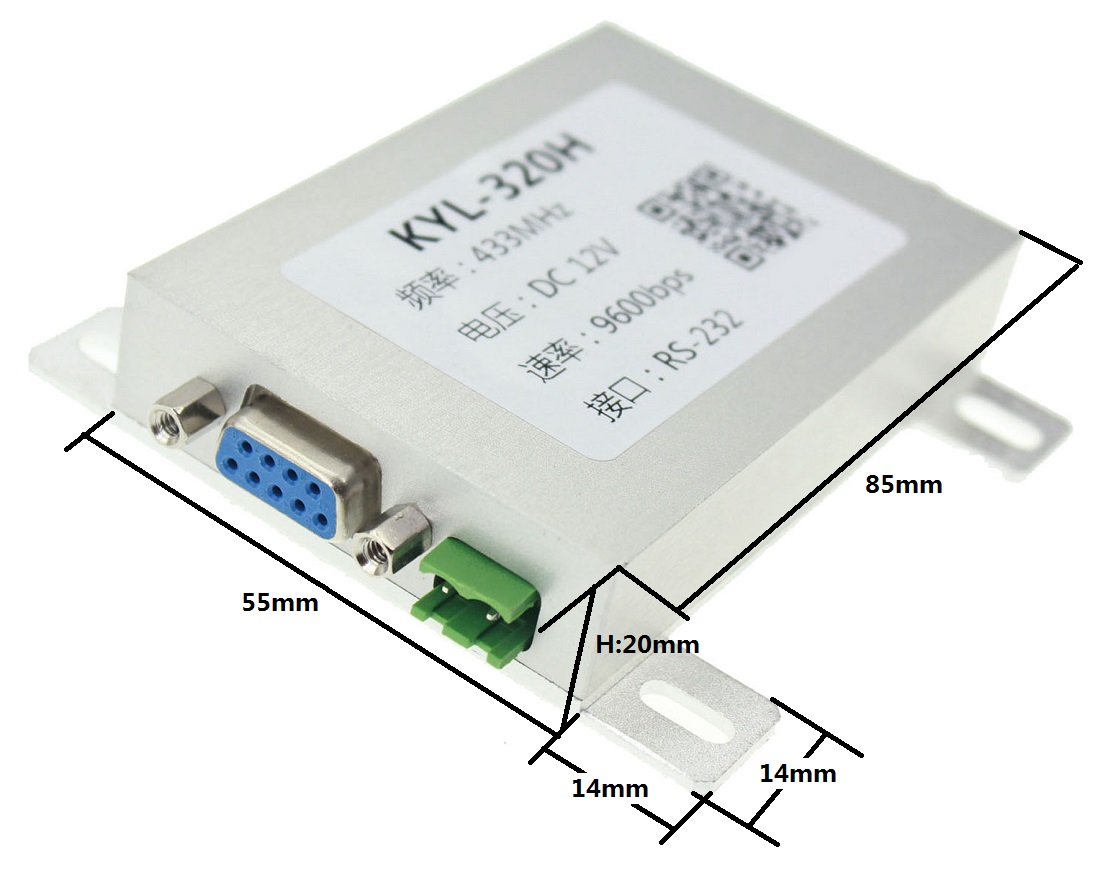

铝合金屏蔽外壳，小体积：85mm*58mm*16mm (不包括天线接头)。
水、电、气等无线抄表系统；
楼宇自动化、安防、机房设备无线监控、门禁系统;
无线呼叫系统、无线排队机、医疗器皿;
无线POS、PDA ;
无线数据传输，自动化数据采集系统;
无线LED显示屏、抢答器等、智能交通;
RS-485总线转为无线通讯，如PLC等。
| 技术指标 | 典型值 | 备注 |
| 供电电源 | 12v | |
| 载波频率 | 400Mhz | 400-470Mhz |
| 输出功率 | 5W | -- |
| 发射电流 | <1.5A | -- |
| 接收电流 | <30mA | -- |
| 休眠电流 | ||
| 接收灵敏度 | -123dBm | 1200bps |
| -118dBm | 9600bps | |
| 传输距离 | 8-12KM | 空旷地，天线高度1.5m |
| 外型尺寸 | 85mm*85mm*19mm | 不包括天线接头,不含安装片宽度为58mm |
KYL-320H接口示意图
接口名称 | 功能描述 | 电平 | 备注 | |
1 | GND | 地 | ||
2 | A(TXD) | RS-485 A或TXD of RS-232 | ||
3 | B(RXD) | RS-485 B 或RXD of RS-232 | ||
4 | NC | |||
5 | DGND | 信号地 | ||
6 | RXD/TTL | 数据接收（TTL电平） | TTL | |
7 | TXD/TTL | 数据发射（TTL电平） | TTL | |
8 | SLEEP | 休眠控制 | TTL | 低电平有效 |
9 | TEST | 内部测试 |
|
|
表：信道号跟RF频率对应关系表
| 信道号 | 信道频率 | 信道号 | 信道频率 | 信道号 | 信道频率 | 信道号 | 信道频率 |
| 1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
| 5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MH |
KYL-320H常用参数主要有：串口波特率与校验，信道与频率。这些参数均可通过我公司设置软件进行设置。用户在使用
过程中也可根据我公司协议动态更改这些参数。空中速率大于串口速率时，一帧可传无限大数据，空中速率小于或等于串口速
率时，一帧最多可传255字节。空中速率越高时传输距离会越近。
两台KYL-320H在使用时必需将参数配置如下（我公司出厂时一般会根据用户需求配好参数）：
1．两电台信道（即频率）一致；
2．两电台空中波特率一致；
3．两模块串口波特率及校验与所接设备或电脑一致。

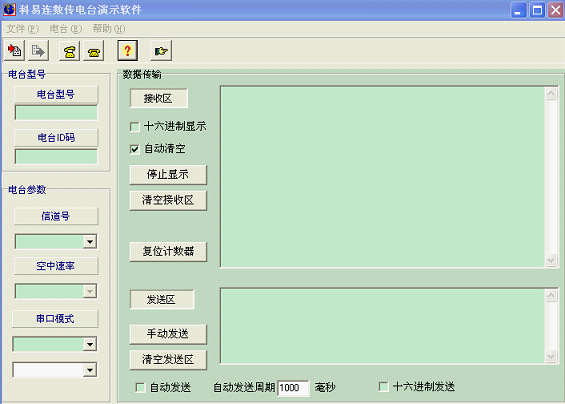

软件简单操作（详见《软件操作说明》）：
进入模块设置软件后，打开连接模块的串口；
单击“文件中的读电台”,检测成功后，单击“读参数”,即可读出模块本来的参数，选择相应的参数，
单击“设置”即可设置成功。
