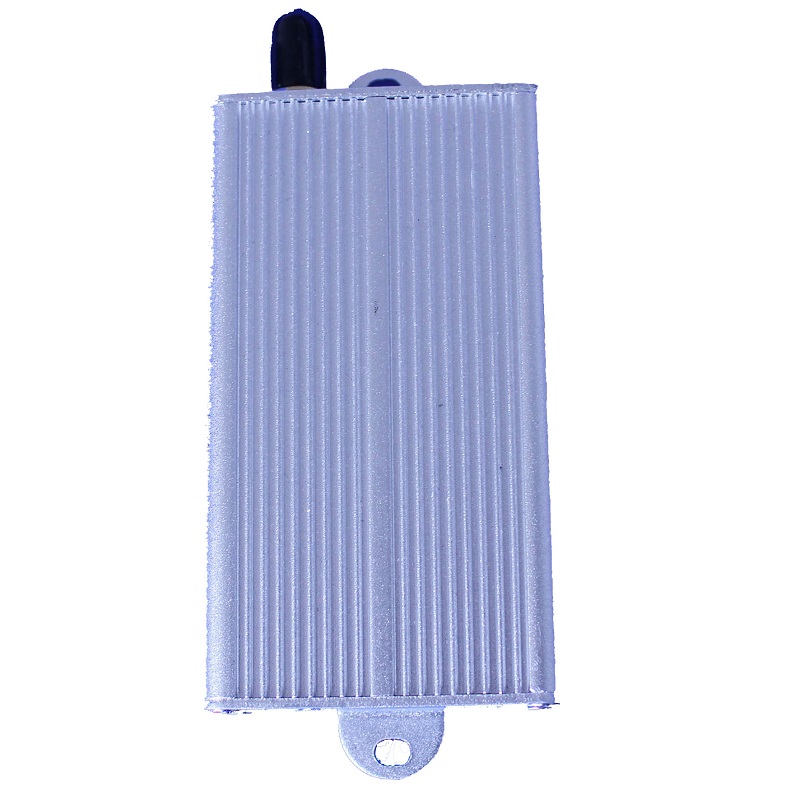

KYL-320M

供电电源: DC 4.0V-6.0V;
输出功率: 2W;
接收电流: <25mA;发射电流: <1.3A;
传输距离:2000m-4000m,空旷地,天线高度1.5m;
外型尺寸: 80mm×45mm×20mm(不包括天线接头 );
主要特点



1.发射功率

    2W的发射功率,高接收灵敏度-123dbm(1200bps);-118dbm(9600bps),小体积80mm&times;45mm&times;20mm (不包括天线接头 )。

2. ISM频段工作频率,无需申请频点

    载频频率433,也可提供450/470MHz等载频 。

3.高抗干扰能力和低误码率

    基于FSK/GFSK的调制方式,采用高效通信协议,在信道误码率为10-2时,可得到实际误码率10-5~10-6。

4.传输距离远

    5Km (BER=10-5@9600bps,标配10cm天线,空旷地,天线高度1.5m);

    7Km (BER=10-5@1200bps,标配10cm天线,空旷地,天线高度1.5m);

5.透明的数据传输。

    提供透明的数据接口,能适应任何标准或非标准的用户协议。自动过滤掉空中产生的噪音信号及假数据(所发即所收)。

    收发转换时间:<10ms。

6.多信道,多速率。

    KYL-320M型模块标准配置提供8个信道,满足用户多种通信组合方式的需求。KYL-320M型模块可提供1200bps、2400bps、

    4800bps、9600bps、19200bps等多种通信波特率。

7.高速无线通讯和大的数据缓冲区。

    空中速率大于串口速率时可连续传输无限大的数据,空中速率小于或等于串口速率时,一帧可传输128字节的数据。

8.智能数据控制,用户无需编制多余的程序.

    即使是半双工通信,用户也无需编制多余的程序,只要从接口收/发数据即可,其它如空中收/发转换模块能够自动完成。

9.低功耗,三种休眠模式。

    接收电流<30mA,发射电流<1.5A,休眠时电流<20uA。三种休眠:模式硬件唤醒,串口唤醒。

10.高可靠性,体积小、重量轻。

    采用高性能、低功耗单片机,外围电路少,可靠性高,故障率低。

11.提供方波传输功能,方便非标的编码客户使用.

应用领域



水、电、气等无线抄表系统;
楼宇自动化、安防、机房设备无线监控、门禁系统;
无线呼叫系统、无线排队机、医疗器皿;
无线POS、PDA ;
无线数据传输,自动化数据采集系统;
无线LED显示屏、抢答器
等、智能交通;
RS-485总线转为无线通讯,如PLC等。



规格参数

                                                            KYL-320M规格参数
技术指标典型值备注
供电电源5v3-6v
载波频率433Mhz450-470Mhz
输出功率2W --
发射电流<1.5A  --
接收电流<35mA  --
休眠电流20uA购买时指定
接收灵敏度-123dBm1200bps
-118Bm9600bps
传输距离5-7KM空旷地,天线高度1.5m
外型尺寸80mm*45mm*19mm不包括天线接头

表:传输距离、接收灵敏度与空中速率的关系

空中速率(Bps)接收灵敏度传输距离(空旷,无遮挡)
1200-120dbm1000m
2400-118dbm800m
4800-116dbm650m
9600-113dbm500m
19200-110dbm300m

 接口定义

                                                     320M接口示意图


接口名称

功能描述

电平

备注

1

GND

电源地



2

VCC

电源(DC)

5 V


3

RXD/TTL

数据接收(TTL电平)

TTL


4

TXD/TTL

数据发射(TTL电平)

TTL

5

DGND

信号地



6

A(TXD)

RS-485 A或TXD of RS-232



7

B(RXD)

RS-485 B 或RXD of RS-232


8

SLEEP

休眠控制

TTL

低电平有效

9

TEST

 内部测试





 表:信道号跟RF频率对应关系表



信道号信道频率信道号信道频率信道号信道频率信道号信道频率
1429.0325MHZ2430.0325MHZ3431.0325MHZ4432.0325MHZ
5433.0325MHZ6434.0325MHZ7435.0325MHZ8436.0325MHZ



指示灯状态描述

1、上电时红绿灯同时亮起,时间约500mS。
2、发射数据时红灯常亮,数据结束后红灯熄灭。
3、收到数据时绿灯常亮,接收完成后绿灯熄灭。

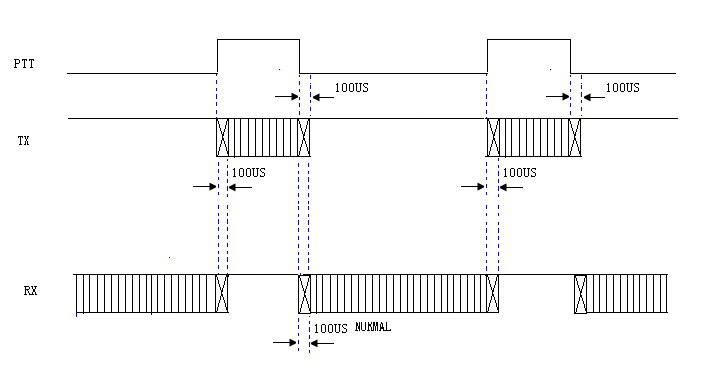

收发时序图

1、模块A发射数据到模块B接收到数据的时

    即终端A(与模块A相连接)通过无线把数据发给终端B(与B模块相连接),所产生的延迟时间。固定为

发射15个字节所用的时间,这个时间跟空中速率有关,而跟串口速率无关。具体如下:

表:传输距离、接收灵敏度与空中速率的关系

空中速率(Bps)

延迟(ms)

19200

8

9600

15

4800

30

2400

60

1200

120

2、模块收发转换时间

      即模块从接收状态转换到发射状态或者从发射状态转换到接收状态所需要的时间,在这这段时间内

(100us)模块不能接收到空中数据。


KYL系列微功率无线数传模块的使用方法

电源:

     KYL-320M 使用直流电源,电压+3.3~5.0V。根据用户的需要,可以与其它设备共用电源,但请

选择纹波系数较好的电源,如果有条件话,可采用5V 稳压片单独供电。建议最好不要使用开关电源,如

果必须使用开关电源,请注意开关脉冲对无线模块的干扰。另外,系统设备中若有其他设备,则需可靠接

地。若没有条件可靠接入大地,则可自成一地,但必须与市电完全隔离。

注意:电源的最大输出电流应该大于模块最大工作电流的1.5倍

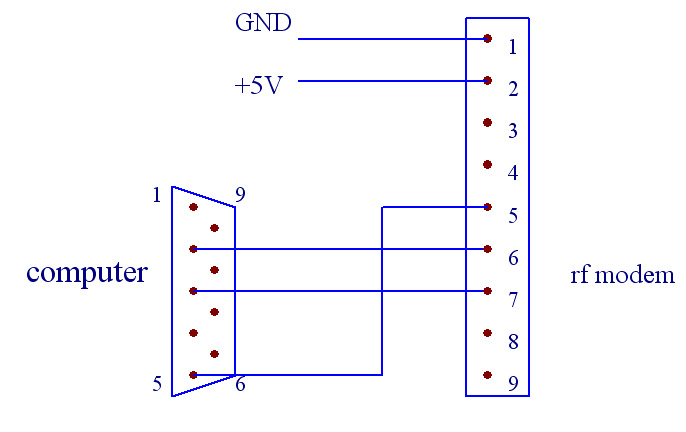

无线模块与计算机的连接图:



包装配件

1、标准配件

1、KYL-320M无线传输模块一只。

2、9pin 扁平联接线一条。

3、鞭状天线一支(约10cm)

图:标准配件


标准配件直头10cm

2、可选配件

1、TTL接口编程连接线。(方便用户通过电脑的232接口对模块参数进行设置)

2、电源

3、可选天线。(用户可跟据自己的实际使用情况,选择适合自己的天线,使通讯效果达到最佳

图:可选配件

1020L可选配件
